電摩控制器-電流檢測方案

时间：2024-10-24     作者：芯宇微電子【原创】

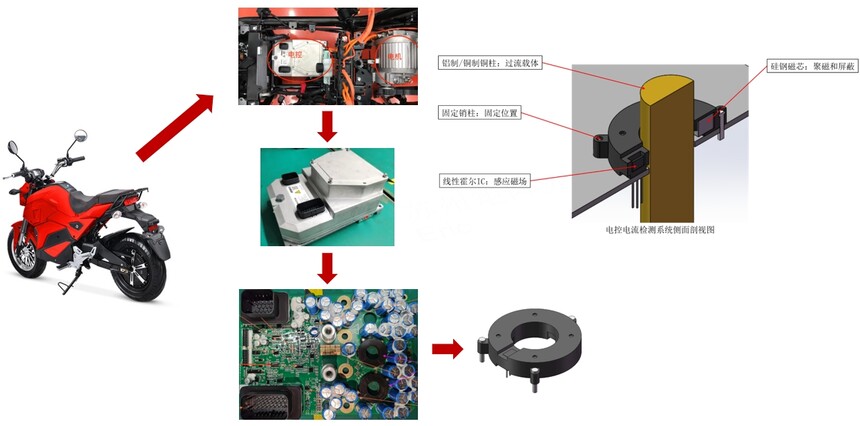

第一部分：電動摩托車電控主流電流采樣方案



1.相電流100A-350A(持續電流)；

2.峰值電流≤500A；

3.電控系統中使用兩顆傳感器檢測相電流。


第二部分：電摩控制器電流采樣方案——穿孔式

膠水填充固定方案

1.使用膠水固定操作簡單，膠水可以填滿凹槽縫隙固定霍爾IC。


膠水填充固定霍爾IC

2.由于膠水在高低溫的環境下存在熱脹冷縮，對線性霍爾IC產生應力從而影響溫漂。

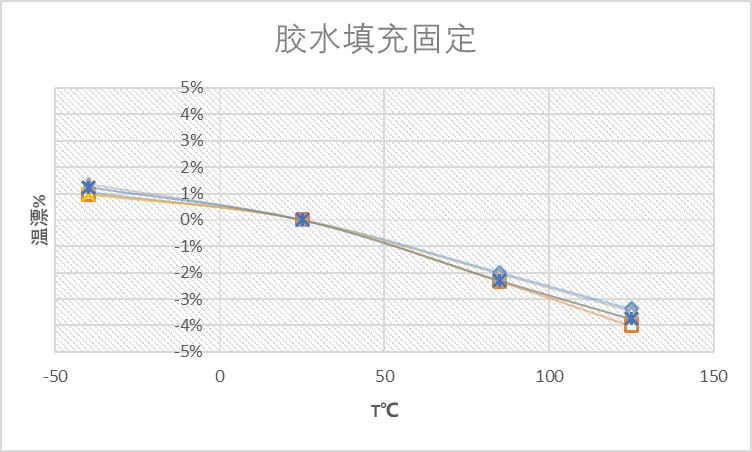

膠水填充固定霍爾IC溫漂圖

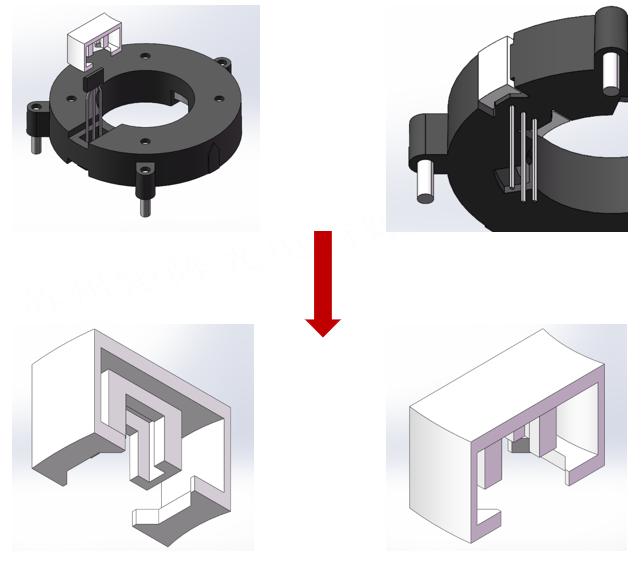

結構件卡扣固定方案


利用模塊下端的冗余部分進行物理結構固定，能夠有效解決因為膠水應力帶來的溫漂問題。

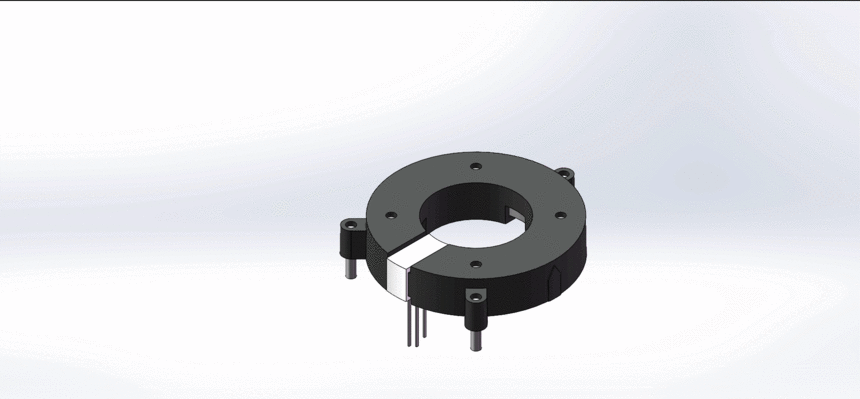

低成本磁芯方案

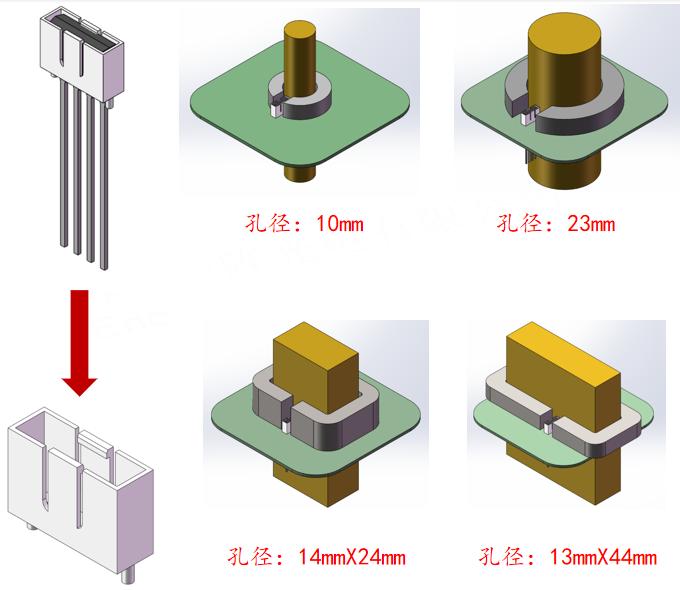

1.霍爾IC支撐架，固定于pcb板適配與不同類型磁芯和過孔。

2.霍爾器件需要位于磁芯氣隙中心。

3.氣隙出磁場B(mt)、氣隙尺寸G(mm)、電流I(A)的公式：B≈1.25×（I/G）

4.磁芯需做相應的防銹措施和固定。

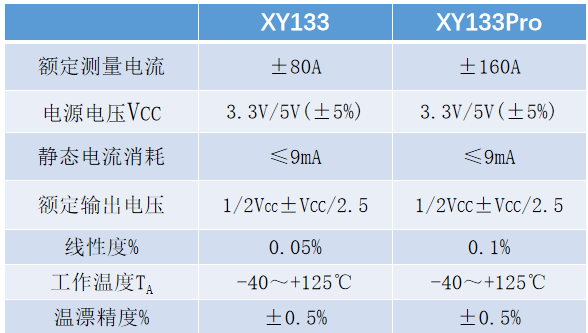

線性霍爾IC

針對不同外形及系統架構提供多種封裝線性霍爾IC。

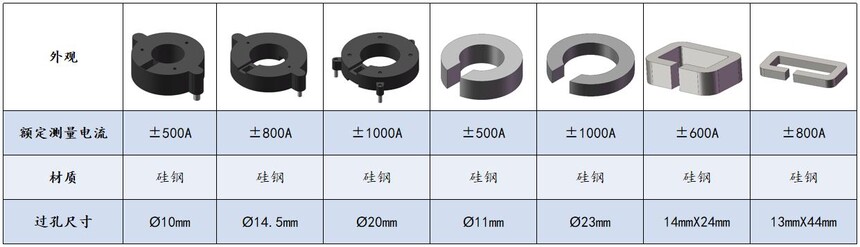

磁芯套件

除了提供線性霍爾IC以外，還提供以上磁芯產品。

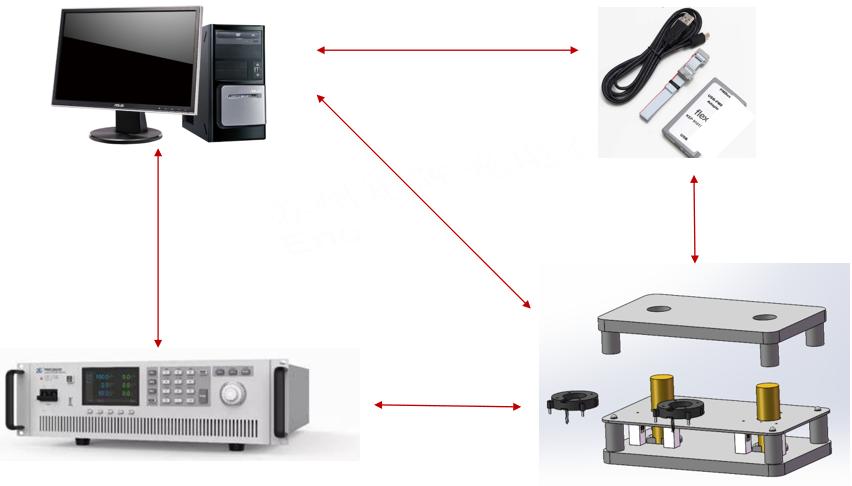

標定方案：提供整套的標定方案



第三部分：電摩控制器電流采樣方案——集成母排式

提供集成母排式電流傳感芯片方案，尺寸更加緊湊。

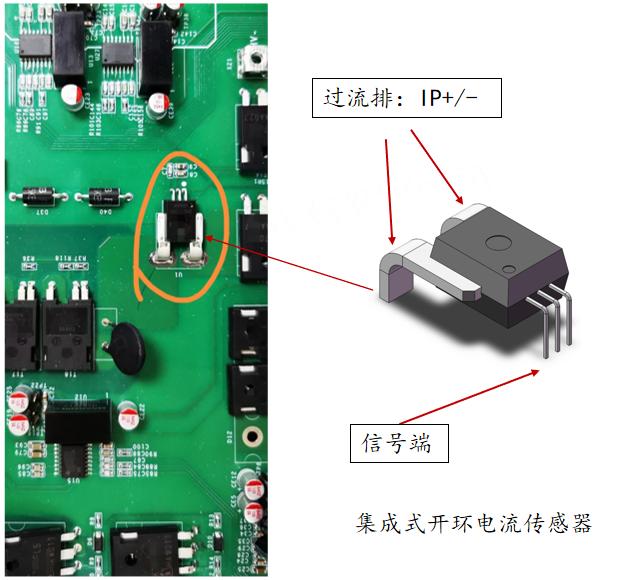

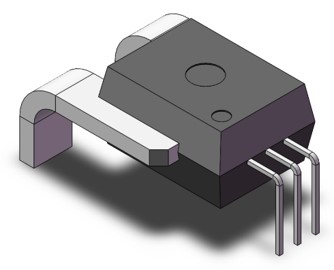

集成式開環電流傳感器

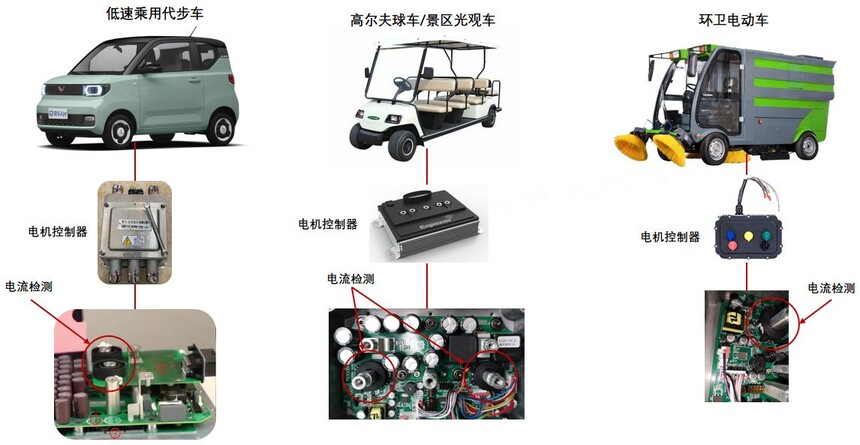

第四部分：相同方案可在其他行業的應用
